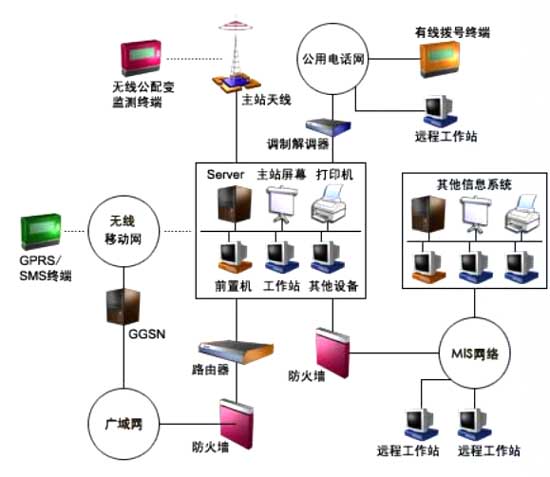

一 .系统结构

    系统构架以系统主站局域网为中心，在充分考虑主站系统和网络安全的基础上，利用MIS网、公用网设置远程工作站，同时通过MIS网实现和供电局其他部门人员及相关系统的数据共享。

二 . 系统基本功能

1 ．数据采集

. 1 ）历史数据

　　•  96点三相电压
　　•  96点三相电流
　　•  96点总功率因数
　　•  越限记录（电压、电流、功率因数、不平衡率）
　　•  电压合格率统计
　　•  电流不平衡率统计
　　•  各母线断相记录
　　•  日数据 -日累计有功、无功总电量，峰平谷电量，有功最大需量及时标
　　•  日数据 -96点有功电量
　　•  月数据 -月累计有功、无功总电量，峰平谷电量，有功最大需量及时标

　2 ）实时数据

　　•  电量数据：正反向有无功数据
　　•  功率数据：总有无功功率、功率因数， ABC三相有无功功率、功率因数
　　•  电压电流数据： ABC三相电压电流
　　•  其它：频率、视在功率

三 . 系统应用

　一）电能质量监测

　　1.  统计、查询、输出电压质量考核数据

　　　　A.按照日、月统计电压合格率低于设定值的用户；
　　　　B.查询历史或当前电压合格率；

　　2.  设置考核点电压定值

　　　　A.电压额定值
　　　　B.电压上 / 下限值

二）线损分析

　　1.  按类型查询某日或某段日期的线损；
　　2.  按类型统计某日或某段日期的线损异常者，并分析原因；
　　3. 按类型查询相应的负载情况，显示负载列表；
　　4 ．负荷预测和分析

　　利用配变监测系统和负荷管理系统采集的某条 10kV 线路的电量数据，统计出指定时间段的平均负荷或最高负荷。也可选择任意一个节点，由系统计算出该节点以下的负荷水平，并且按负荷的增长率进行负荷预测。

5 ．无功监测与补偿

　　投切方式可按用户要求灵活设置，适用于补偿容量不等或相等的情况，其中编码投切方式对应于无触点的控制方式，可实现无功补偿容量的一次到位，使变压器运行在较高功率因数状态下，降低了变损和线损。

6 ．供电可靠性统计与分析

　　对供电系统可靠性运行情况进行统计，对停电原因进行分析、归类，并按停电设备进行统计。系统监测的对象主要包括系统变电所、公用配变、用户变电站、居民表集抄器等。

四 . 系统特点

• 组网方式灵活，支持 GPRS/CDMA、GSM短消息、230兆负控专用无线信道、PSTN拨号、光纤等多种通信方式；支持多前置机多信道异步工作方式；
• 先进的多层软件结构体系，流行的 TCP/IP协议；
• 软件下载功能，在线更新终端软件，提供方便的软件升级能力，使用户从更换芯片的繁琐工作中解脱出来；
• 提供达到国家 B级标准的谐波监测功能
• 先进的 DSP交流采样技术，达到0。5级电表计量精度；
• 采集数据 WEB发布，满足不同部门的需要；
• 可为居民集抄系统提供可靠的数据传输信道；
• 与原负荷管理系统良好的兼容性。两个系统可共用同工作站，服务器和前置机，降低投资；
